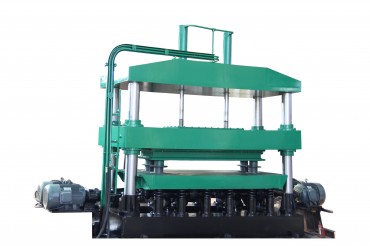

XPYZHC-10-B壓機

· 產品描述：

此機器主要由底座、立柱、上橫梁、活動橫梁、振動平臺、液壓系統和控制系統等組成。

制品的壓制是通過機器的上油缸帶動活動橫梁，沿立柱作上升、下降運動與振動平臺產生的激振力來共同完成的。活動橫梁的運動方向及工作位置，由液壓系統的電磁換向閥和控制系統的限位開關控制。在制品的壓制過程中，模具安裝在振動平臺上，錘頭安裝在活動橫梁上，上油缸帶動活動橫梁與錘頭對制品施加一定的壓力，同時振動平臺產生的激振力通過模具對制品施加振動撞擊，實現對制品的雙向對撞加壓，大大的提高了制品的質量密度。振動平臺產生的激振力與振動頻率可通過調整偏心塊的角度和控制系統的變頻器來實現，可以非常方便的進行調整。振動加壓的工作時間，由時間繼電器進行調整并實現自動控制。

· 技術參數：

1.振動臺面尺寸：  1200 mm×1000mm。

2.活梁壓力范圍：   100 KN

3.活梁工作行程范圍：800mm

4.液壓系統壓力范圍：8MPa

5.振動激振力范圍： 80 KN

6.振動振動頻率范圍：1200-2800r /min

7.振動振幅：         1-3mm

8.激振源電機：       Y100L2-4      3KW×4臺

9.液壓站電機功率：   Y132M-4       7.5kw×1臺
